風力電纜?H07RN-F-3*4.0
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

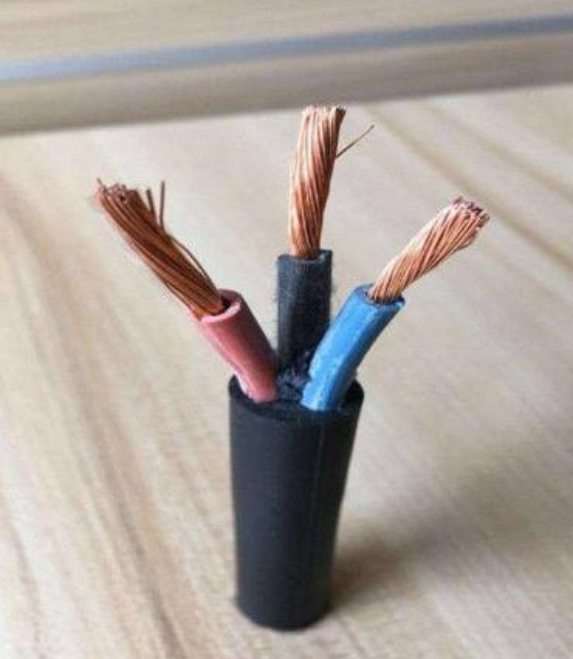

風力電纜H07RN-F-3*4.0
一. 適用范圍
風力電纜H07RN-F-3*4.0適用于自由移動、自由懸掛或固定安裝。在自由懸掛的安裝環境里，電纜可伴隨風機自由扭轉，
也可用于風機發電機定子至配電柜相線、PE線；風機發電機轉子至配電箱相線。
二. 風力電纜H07RN-F-3*4.0型號名稱
| 名 稱 |
H07RN-F | 風能發電用（塔筒）耐候型電力電纜 |
三. H07RN-F三芯風能電纜450/750V EPR/PCP
芯數/截面積 | 股數/每股直徑 | 護套厚度 | Z大外徑 | 標稱重量 |
3 X 1.0 | 32/0.20 | 0.8 | 9.0 | 108 |
3 X 1.5 | 30/0.50 | 0.8 | 10.3 | 141 |
3 X 2.5 | 50/0.25 | 0.9 | 11.8 | 200 |
3 X 4.0 | 56/0.30 | 1.0 | 13.7 | 285 |
3 X 6.0 | 84/0.30 | 1.0 | 15.2 | 371 |
3 X 10.0 | 80/0.40 | 1.2 | 21.9 | 712 |
3 X 16.0 | 126/0.40 | 1.2 | 24.7 | 971 |
3 X 25.0 | 196/0.40 | 1.4 | 29.4 | 1394 |
四.成品電纜主要工程技術參數見下表：
| 電纜Z大近似外徑 mm | 電纜近似重量 kg/km | 30℃時空氣中載流量 A |
H07RN-F 1*240 | 38.3 | 2900 | 744 |
H07RN-F 1*120 | 29.0 | 1800 | 479 |
H07RN-F 5*2.5 | 14.5 | 315 | 32 |
H07RN-F 7*1.5 | 16.0 | 340 | 18 |
五.環境條件
海拔高度：1000m
周圍空氣溫度：多年平均氣溫：10℃
Z高氣溫：50℃
Z低氣溫：-40℃
平均相對濕度：多年平均值：80%
耐受地震能力：水平加速度：0.2g
垂直加速度：0.1g
安全系數：1.67
其中g為重力加速度，其值為9.8m/s2
極大風速：30.0m/s
電纜敷設范圍
電纜主要敷設范圍為空氣中或直埋含有水、酸、鹽的泥土中。
使用特性
額定電壓U0/U為450/750V；
電纜使用的長期工作環境溫度：-40～90℃；
電纜的敷設環境溫度不低于-15℃；
電纜的Z小允許彎曲半徑應不小于電纜外徑的6倍。
六.電纜結構 :
高柔韌性單芯乙丙橡膠護套橡膠電纜，高柔韌性多芯乙丙橡膠護套橡膠電纜
導體材料: BS6360 class5 標準的柔軟的鍍錫銅
絕緣材料: BS 7655 標準的乙丙橡膠絕緣 (E.P.R).
護套材料: 氯丁橡膠 EM2符合BS 7655 標準
H - 通過高協調性能認證
7 - 額定電壓450/750伏
R - 天然或合成橡膠
N - 氯丁（二烯）橡膠
F - 柔軟多股導體
