產品描述

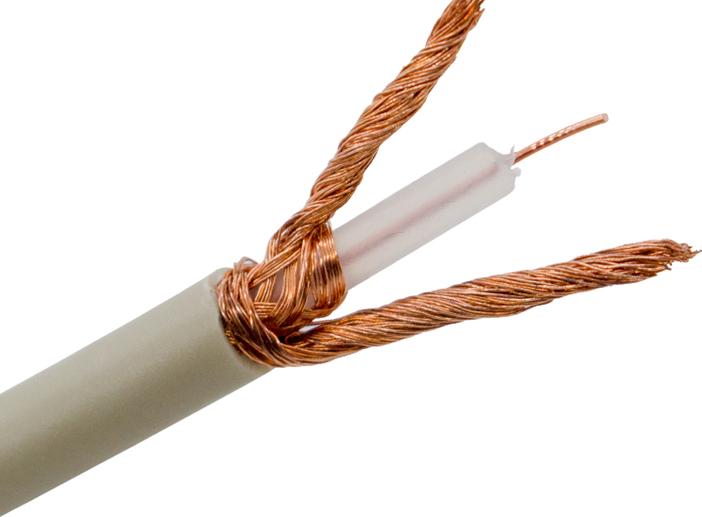

同軸射頻電纜SYV75-12
介紹：
1、同軸射頻電纜SYV75-12采用GB/T14864-1993國家標準，廣泛應用于通訊、廣播、計算機、等領域。視頻同軸電纜產品特性：視頻同軸電纜傳輸性能及機械性能的穩定；阻抗均勻;抗干擾能力強. 視頻同軸電纜部分產品結構一覽表：SYWV（物理發泡）SYV（聚乙烯絕緣）SYF,SYFF（氟塑料絕緣及護套）銷售科；
2、同軸射頻電纜SYV75-12用于視頻監控線路、會議視頻等電子線路架設、工程裝修訊號傳輸、影音器材連接以及其它電子裝置，傳輸射頻信號。
技術參數：SYV同軸電纜50Ω、75Ω系列：
型號規格 | 內導體根數*直徑 | 絕緣外徑mm | 編織角度不大于 | 護套外徑 | 纜芯介電強度KV | 特性阻抗 | 衰減常數20℃ | 絕緣電阻MΩ/km | |
頻率MHZ | 衰減dB/m不大于 | ||||||||
SYV50-2 | 7/0.16 | 1.5±0.1 | 45° | 2.8±0.2 | 2.0 | 50Ω | 200 | 0.45 | 5000 |
SYV50-2 | 1/0.68 | 2.2±0.1 | 4.0±0.2 | 3.0 | 200 | 0.31 | |||
SYV50-3 | 7/0.32 | 2.95±0.13 | 5.0±0.2 | 4.0 | 200 | 0.24 | |||
SYV50-3 | 1/0.9 | 2.95±0.13 | 5.0±0.2 | 4.0 | 200 | 0.22 | |||
SYV50-5 | 1/1.4 | 4.8±0.2 | 7.2±0.3 | 6.5 | 200 | 0.15 | |||
SYV50-7 | 7/0.75 | 7.25±0.25 | 10.3±0.3 | 10.0 | 200 | 0.11 | |||
SYV50-9 | 7/0.95 | 9.0±0.3 | 12.2±0.4 | 12 | 200 | 0.095 | |||
SYV50-12 | 7/1.15 | 11.5±0.3 | 15.0±0.4 | 15 | 200 | 0.08 | |||
SYV50-15 | 7/1.54 | 15.0±0.4 | 19.0±0.5 | 20 | 200 | 0.065 | |||
SYV50-17 | 1/5.0 | 17.3±0.4 | 22.0±0.5 | 22 | 200 | 0.056 | |||
SYV50-17 | 19/1.04 | 17.3±0.4 | 22.0±0.5 | 22 | 200 | 0.06 | |||
SYV75-3 | 7/0.17 | 3.0±0.13 | 5.0±0.25 | 2.0 | 75Ω | 200 | 0.28 | ||
SYV75-4 | 7/0.21 | 3.7±0.1 | 6.0±0.2 | 4.2 | 200 | 0.22 | |||
SYV75-4 | 1/0.59 | 3.7±0.1 | 6.0±0.2 | 4.2 | 200 | 0.19 | |||
SYV75-5 | 1/0.75 | 4.8±0.2 | 7.2±0.3 | 5.5 | 200 | 0.15 | |||
SYV75-5 | 7/0.26 | 4.8±0.2 | 7.2±0.3 | 5.5 | 200 | 0.15 | |||
SYV75-7 | 7/0.4 | 7.25±0.15 | 10.3±0.3 | 8.0 | 200 | 0.12 | |||
SYV75-7 | 1/1.15 | 7.25±0.15 | 10.3±0.3 | 8.0 | 200 | 0.1 | |||
SYV75-9 | 1/1.37 | 9.0±0.3 | 12.2±0.4 | 10.0 | 200 | 0.088 | |||
SYV75-12 | 7/0.63 | 11.5±0.3 | 15.0±0.4 | 12.5 | 200 | 0.080 | |||
SYV75-15 | 7/0.82 | 15.0±0.4 | 19.0±0.5 | 16.0 | 200 | 0.066 | |||
SYV75-17 | 7/0.95 1/2.7 | 17.3±0.4 | 22.0±0.5 | 18.0 | 200 | 0.056 | |||
SYV75-17 | 7/0.95 | 17.3±0.4 | 22.0±0.5 | 18.5 | 200 | 0.059 | |||
