總線電纜CC-Link
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
總線電纜CC-Link
產品用途
總線電纜CC-Link是高速傳輸控制和信息數據的現場網絡系統。可高速處理控制及數據信息，以提供有效可靠的生產自動化系統。
整體鋁箔加鍍錫銅網編織雙屏蔽具有極好的抗電磁干擾能，陰燃柔性混合料護套具有陰燃和防油特性；
PUR護套具有極好抗機械特性，耐磨，耐油，抗酸堿，抗水解，耐腐蝕，防紫外線，適合復雜惡劣環境使用。

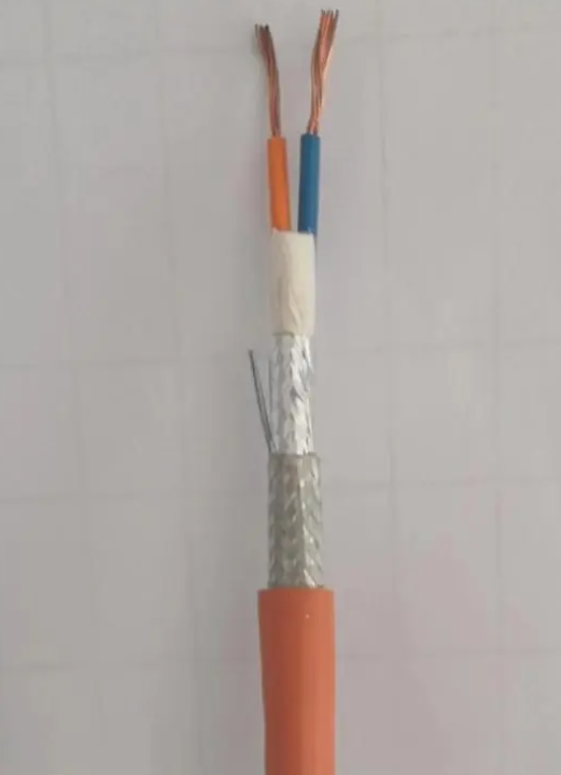

總線電纜CC-Link產品結構
規 格：20AWG*3C
導 體：銅導體20AWG
絕緣材料：發泡實心雙層聚乙烯
護套材料：特殊PVC混合料/PUR
護套顏色：紅色或紫色
引流線：絞合鍍錫銅絲(22AWG)
屏 蔽：鋁箔+鍍錫銅絲編織，編織密度≥80%
總線電纜CC-Link技術參數
額定電壓：300V
測試電壓：2000V
額定溫度：-40°C~+70°C
導體電阻：36.0Ω/km max
絕緣電阻：10.0GOhmx*km min
***小彎曲半徑：
固定安裝：7X電纜外徑
移動安裝：10X電纜外徑
環保要求：符合RoHS REACH環保要求
阻燃特性：符合1EC60332-1-2
互電容（1kHZ）：60.0nF/km
特性阻抗(1kHZ)： 110Ω ± 10 Ω
數據傳輸率：
156Kbit/s：1200m
625Kbit/s：600m
2.5Mbit/s：200m
5.0Mbit/s：110~150m
10.0Mbit/s：50~100m
衰減：
1MHz：1.6dB/100M
5MHz：3.5dB/100M
總線電纜CC-Link產品特性：
具有良好的抗電磁干擾性
