產品描述
交聯聚乙烯絕緣補償電纜
一、執(zhí)行標準：交聯聚乙烯絕緣補償電纜執(zhí)行GB/T4989標準
二、用途
補償導線與補償電纜是在一定的溫度范圍內與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜，用他們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長型與補償型兩種。
三、交聯聚乙烯絕緣補償電纜使用特性
1、***高工作溫度：聚乙烯絕緣不超過70℃，硅烷交聯聚乙烯絕緣不超過90℃；輻照交聯聚乙烯絕緣不超過105℃、125℃、135℃。
2、***低環(huán)境溫度：-15℃。
3、電纜安裝敷設溫度應不低于0℃。
4、電纜允許彎曲半徑：***小為電纜外徑的12倍。
四、代號名稱和含義
表1 代號名稱和含義
型 號 | 代號 | 說明 |
特性 | ZR NH WDZR | 阻燃：分A、B、C級 耐火：分A、B級 無鹵低煙阻燃：分A、B、C級 |

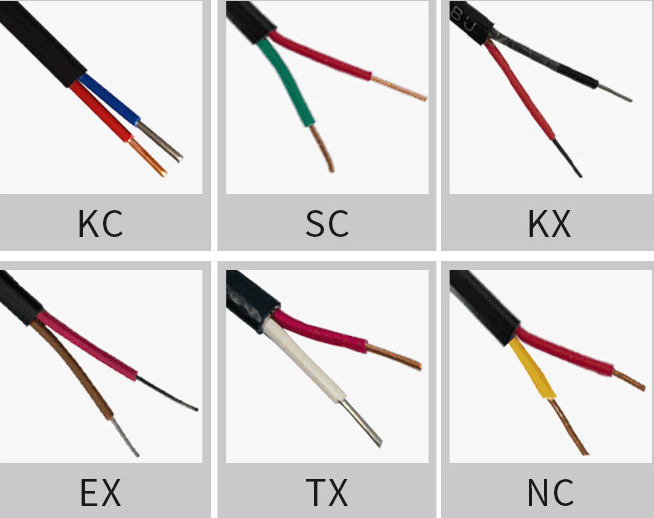

系列代號 | SC RC NC NX KC KX EX JX TX BC 鎢錸WC3/25 鎢錸WC5/26 | 配用S分度號熱電偶補償型補償電纜 配用R分度號熱電偶補償型補償電纜 配用N分度號熱電偶補償型補償電纜 配用N分度號熱電偶延長型補償電纜 配用K分度號熱電偶補償型補償電纜 配用K分度號熱電偶延長型補償電纜 配用E分度號熱電偶延長型補償電纜 配用J分度號熱電偶延長型補償電纜 配用T分度號熱電偶延長型補償電纜 配用B分度號熱電偶補償型補償電纜 配用WRe3-WRe25分度號熱電偶補償型補償電纜 配用WRe5-WRe26分度號熱電偶補償型補償電纜 |
導體 | （A） R | 實心導體（省略） 絞合導體 |
絕緣材料 | Y YJ YJ(F) | 聚乙烯 硅烷交聯聚乙烯 輻照交聯聚乙烯 |
護套材料 | V VF Y G | 聚氯乙烯、阻燃聚氯乙烯 丁腈復合物 聚乙烯、聚烯烴 硅橡膠 |
分屏蔽和總屏蔽材料 | P P1 P2 P3 | 銅絲編織屏蔽 鍍錫銅絲編織屏蔽 銅帶（或銅塑復合帶）繞包屏蔽 鋁塑復合帶繞包屏蔽 |
外護層 （鎧裝及護套） | 22 32 23 33 92 93 LS LS02 LS03 | 鋼帶鎧裝聚氯乙烯護套 鋼絲纏繞鎧裝聚氯乙烯護套 鋼帶鎧裝聚烯烴護套 鋼絲纏繞鎧裝聚烯烴護套 鋼絲編織鎧裝聚氯乙烯護套 鋼絲編織鎧裝聚烯烴護套 聯鎖鎧裝 聯鎖鎧裝聚氯乙烯護套 聯鎖鎧裝聚烯烴護套 |
